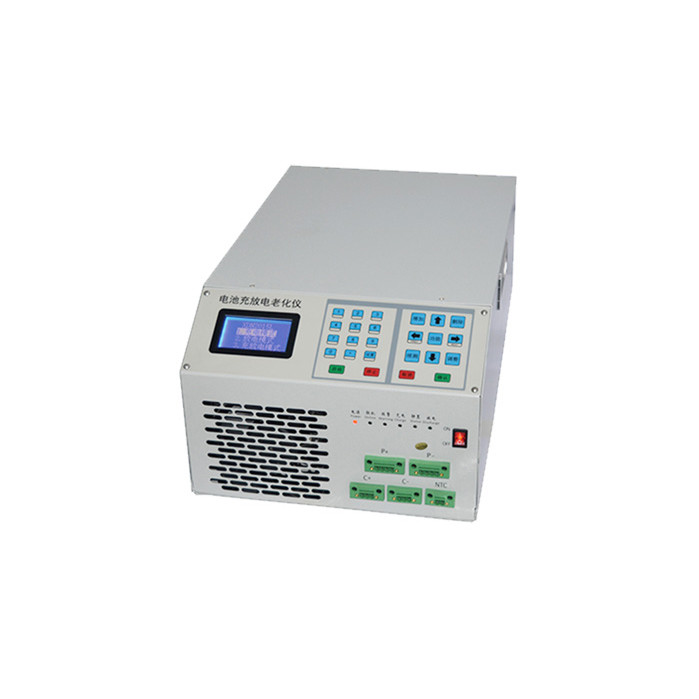

جهاز اختبار شحن وتفريغ بطارية الليثيوم المحمولة مع شاشة عرض 220 فولت

جهاز شحن وتفريغ بطارية الليثيوم المحمولة مع شاشة عرض

1. مقدمة عن نطاق التطبيق ووظائف المعدات
1.1 نطاق تطبيق BCDS: تُستخدم معدات اختبار الشحن والتفريغ من سلسلة BCDS بشكل أساسي لاختبار دورة الشحن والتفريغ لبطارية الليثيوم
1.2 عناصر الاختبار: جهد حماية شحن البطارية ، جهد حماية التفريغ ، السعة ، إلخ. يحتوي الجهاز على أربع خطوات اختبار هي الشحن ، والتفريغ ، والرفوف ، وركوب الدراجات.من خلال تحرير الخطوات المقابلة ، يمكن اختبار البطارية وفقًا للعملية المحددة.

2. ثانيًا ، الأداء الرئيسي لمعدات الاختبار:
2.1 وظيفة الشحن والتفريغ:
لديها وظيفة شحن تيار مستمر وثابت ووظيفة تفريغ تيار مستمر ، والتي يمكنها شحن وتفريغ البطارية وتسجيل سعة البطارية.
2.2 واجهة الشحن والتفريغ:
تلبية متطلبات نفس المنفذ بالكامل لشحن وتفريغ حزمة البطارية ومنافذ منفصلة للشحن والتفريغ أي 2 سلك (P + P-) و 3 أسلاك (P + P- C-).في الوقت نفسه ، يمكن أن تتقادم بطارية أداة الطاقة (CH + P + P-) لحماية شحن اللوحة الموجبة وحماية تفريغ اللوحة السلبية.
2.3 تحقق من حماية الجهد:
بشحن وتفريغ البطارية يتم الكشف عما إذا كانت حماية الشحن وتفريغ حماية البطارية تعمل.
2.4 الحماية الأمنية:
وظيفة حماية الاتصال العكسي المضادة ؛حماية ضبط الحد العلوي والسفلي للجهد ؛حماية تيار التفريغ الآمن ؛

3. المعايير الفنية
مدخلات الطاقة AC 220V ± 10٪ / 50Hz
نطاق قياس الجهد 7 ~ 70V
الدقة ± (0.2٪ من القراءة + 0.2٪ من النطاق)
نطاق الشحن الحالي 50 ~ 5000mA
دقة الشحن ± (0.2٪ من القراءة + 0.2٪ من النطاق)
نطاق التفريغ 50 ~ 10000mA
الدقة ± (0.2٪ من القراءة + 0.2٪ من النطاق)
شحن التيار المستمر للجهد الأدنى 50mA
دقة السعة ± 1 ‰
قوة تفريغ الطاقة ≤700W
وقت فحص الوقت تلقي في الوقت الحقيقي <2S
نطاق التوقيت 0 ~ 999 ساعة / خطوة
الفاصل الزمني لتسجيل البيانات ≥5S
سلسلة الكمبيوتر المتوسطة الإصدار 1.1
وضع الشحن الشحن التيار المستمر والجهد الثابت الشحن
شروط القطع الجهد ، التيار ، الوقت النسبي ، حماية الشحن الزائد
وضع التفريغ التفريغ التفريغ الحالي المستمر
شروط القطع الجهد ، الوقت النسبي ، الحماية من التفريغ الزائد
نطاق قياس دورة الدورة 1 ~ 999 مرة
عدد الخطوات في دورة واحدة هو 100
أخذ عينات الكشف عن الجهد والتيار أخذ العينات بأربعة أسلاك
قنوات لكل رف قناة واحدة
حجم الهيكل W * D * H: 300 * 450 * 170 (مم)
