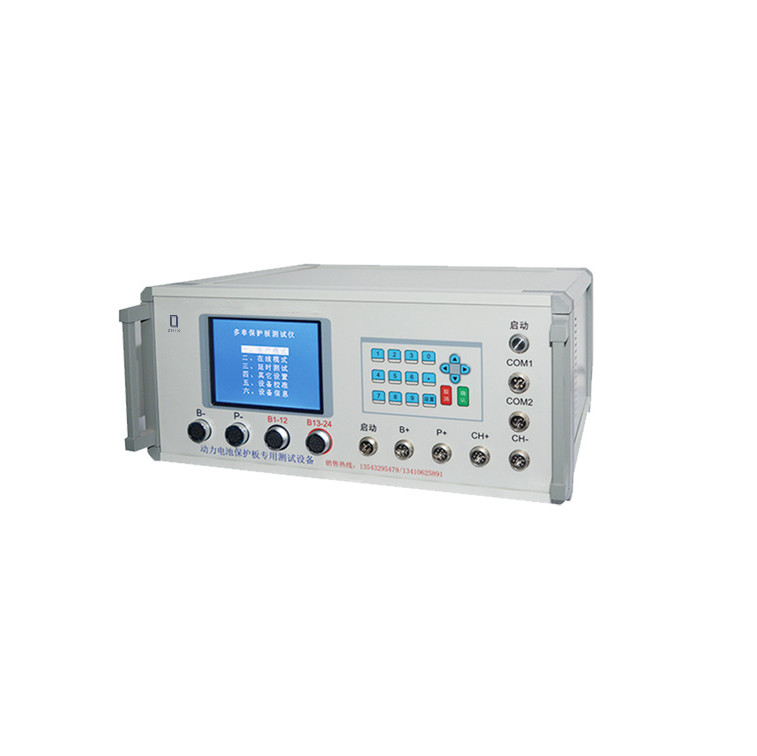

24 سلسلة معدات اختبار بطارية ليثيوم أيون لحماية لوحة OEM ODM

24 سلسلة اختبار لوحة حماية بطارية الليثيوم

1. مقدمة عن نطاق التطبيق ووظائف المعدات
1.1 نطاق التطبيق: يتم استخدامه بشكل أساسي لاكتشاف ما إذا كانت المؤشرات الوظيفية المختلفة للوحة حماية بطارية الطاقة تقع ضمن نطاق المعلمات ، وذلك لتوفير مجموعة من معايير الاختبار للموظفين.تستخدم بشكل رئيسي في اختبار لوحة حماية بطارية الطاقة لمصنعي لوحة الحماية ومصنعي بطاريات الطاقة.
1.2 مقدمة عن الوظيفة: ينقسم نظام اختبار لوحة الحماية PBTS إلى نوعين: اختبار سريع واختبار دقيق
اختبار دقيق: يمكنه الكشف بدقة عن القيمة الدقيقة للمعلمات الوظيفية المختلفة للوحة حماية بطارية الطاقة (الخطأ 5 مللي فولت) ، وهو مناسب لتصحيح الأخطاء وتطويرها ، ويوفر مجموعة من المعايير للاختبار السريع لموظفي البحث والتطوير.
اختبار سريع: وفقًا لمعايير تصميم لوحة الحماية ، قم بتعيين معلمات الاختبار لإجراء اختبار سريع ، وهو أمر مناسب لمصنعي لوحة الحماية ومصنعي بطاريات الطاقة لاختبار المنتجات وشحنها بسرعة على نطاق واسع.في الوقت نفسه ، فهي مناسبة لاختبار لوحة الحماية لحلول الأجهزة المختلفة وبعض حلول البرامج.

2. الأداء الرئيسي لمعدات الاختبار
2.1 عناصر الاختبار الروتينية: اختبار المقاومة الداخلية ، واختبار الشحن الزائد والتفريغ الزائد ، واختبار استعادة الشحن الزائد والتفريغ الزائد ، واختبار التيار الزائد (شحن التيار الزائد وتفريغ التيار الزائد) ، والجهد الزائد لحماية الشحن الزائد ، والجهد الزائد لاستعادة الجهد ، والجهد الزائد للحماية من التفريغ الزائد ، والجهد الزائد لاستعادة التفريغ الزائد ، - حماية التيار ، إلخ.
2.2 عناصر الاختبار الفريدة:
اختبار حماية ماس كهربائى (بالإشارة إلى مستوى ميكروثانية لاختبار حماية ماس كهربائى).
اختبار الاستهلاك الذاتي من قسم واحد (يشير إلى الاستهلاك الذاتي الحقيقي والدقيق لكل قسم).
موازنة التيار والجهد المتوازن (يمكن أن يلتقط بدقة توازن التيار وتوازن جهد التشغيل).
2.3 أنواع لوحات الحماية التي تدعم الاختبار:
فوسفات حديد الليثيوم ، كوبالتات الليثيوم الثلاثي ، منغنات الليثيوم


3. المعلمة التقنية
3.1 وحدة التيار العالي: المستوى الحالي هو 120A ، والدقة الحالية هي 0.1A.
3.2 وحدة الجهد: نطاق الجهد هو 0.5-5 فولت ، والإخراج القابل للبرمجة 0.5-5 فولت ، ودقة الجهد هي 5 مللي فولت.
3.3 وحدة ماس كهربائى: مكثف فائق ، يحاكي جهد بطارية الحزمة بالكامل ، ويقطع دائرة كهربائية لوحة الحماية في لحظة ، ويلتقط بدقة وقت الدائرة القصيرة والتيار.
معلمات الجهاز
